Q644F氣動三通球閥 Q644F氣動L型三通球閥

更新時間：2015-11-25

Q644F氣動三通球閥介紹：
Q644F氣動三通球閥是由氣動執行機構和三通閥組成，是一種三通道的回轉型球閥，具有密封性好、結構嚴謹、重量輕、維護簡便等優點，可滿足不同的生產工藝要求。Q644F氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。

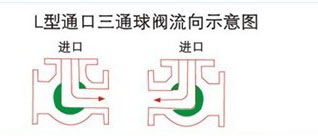

Q644F氣動L型三通球閥在結構上采用一體化結構，四面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化，Q644F氣動三通球閥能實現管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

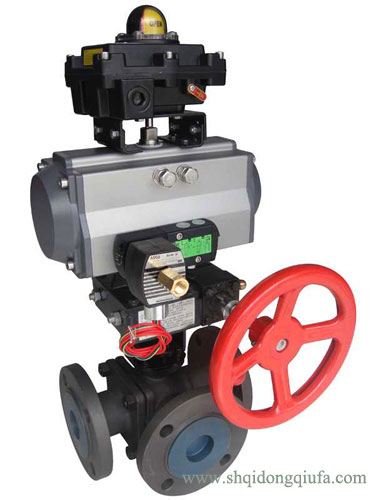

Q644F氣動三通法蘭球閥

Q644F氣動三通球閥設計標準：

設計依據GB標準ANS1標準

設計標準GB/12237ANSIB16.34

連接法蘭尺寸GB/9113、JB/T79ANS1B16.5

試驗和檢驗JB/T9002AP1598

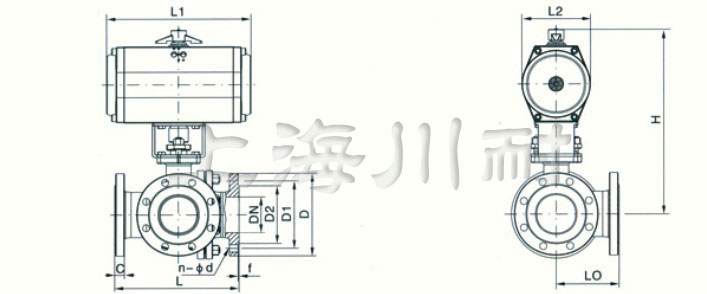

Q644F氣動球閥尺寸規格：

通徑		外形尺寸					連接法蘭尺寸
DN	in	L	L1	L2	H	D	D1	D2	C	f	n-φd
15	1/2	130	140/178	62/75	185/191	95	65	46	14	2	4-φ14
20	3/4	150	164/214	75/91	197/225	105	75	56	16	2	4-φ14
25	1	180	164/214	75/91	199/227	115	85	65	16	2	4-φ14
32	11/4	200	190/295	91/112	240/266	140	100	76	18	3	4-φ18
40	11/2	220	210/295	101/112	255/271	150	110	84	18	3	4-φ18
50	2	240	247/340	112/127	286/307	165	125	99	20	3	4-φ18
65	21/2	260	276/398	127/139	330/335	185	145	118	20	3	4-φ18
80	3	280	308/438	139/159	349/383	200	160	132	20	3	8-φ18
100	4	320	348/562	159/206	421/487	220	180	156	22	3	8-φ18
125	5	380	432/724	176/228	485/557	250	210	184	22	3	8-φ18
150	6	440	524/928	228/275	582/629	285	240	211	24	3	8-φ22
200	8	550	648/1033	275/324	702/750	340	295	266	24	3	12-φ22
